Bài viết tổng hợp các mẫu bản vẽ thiết kế nhà hàng tiệc cưới điển hình theo phong cách, quy mô và tiêu chuẩn kỹ thuật 2025. Nội dung bao gồm 6 mẫu thiết kế tiêu biểu từ Luxe 960m² 1 tầng, mô hình 3 tầng diện tích lớn đến các phong cách Âu, Hiện đại, Sân vườn và Bản sắc Việt; chi tiết cấu trúc hồ sơ bản vẽ theo giai đoạn, các tiêu chuẩn TCVN/QCVN bắt buộc, yêu cầu chuyên ngành AVL – HVAC – Nhà bếp – Toilet và các sai lầm thường gặp; cuối cùng là mức giá tham khảo, quy trình làm hồ sơ, ứng dụng BIM và tiêu chí chọn đơn vị thiết kế uy tín.
Để giúp bạn nắm vững bức tranh toàn cảnh trước khi triển khai dự án, phần nội dung chính sẽ phân tích sâu 6 mẫu thiết kế đại diện cho các phân khúc thị trường hiện nay. Tiếp theo, bài viết trình bày bộ tiêu chuẩn kỹ thuật “xương sống” quyết định tính hợp pháp và vận hành an toàn của công trình. Cuối cùng, các dữ liệu chi phí thực tế 2025, quy trình A-Z và công nghệ BIM sẽ hỗ trợ bạn lập kế hoạch tài chính và quản lý dự án hiệu quả.
Hãy cùng tìm hiểu chi tiết từng nhóm nội dung để có quyết định chính xác cho dự án nhà hàng tiệc cưới của mình.
Các mẫu bản vẽ thiết kế nhà hàng tiệc cưới tiêu biểu theo phong cách & quy mô
Có 6 nhóm mẫu bản vẽ tiêu biểu gồm Luxe 960m² 1 tầng, mô hình 3 tầng diện tích lớn (32.8×82.5m), phong cách Âu/Hoàng gia, Hiện đại/Tối giản, Sân vườn/Buffet/Hải sản và Bản sắc Việt/Truyền thống, được phân loại dựa trên tiêu chí phong cách kiến trúc, quy mô sảnh, số tầng và diện tích sử dụng.
Có thể bạn quan tâm: Bảng Giá Trang Trí Tiệc Cưới 2025: Báo Giá Chi Tiết Theo Gói, Hạng Mục Và Địa Hình (nhà, Nhà Hàng, Khách Sạn, Ngoài Trời)
Dưới đây là bảng tóm tắt so sánh nhanh 6 mẫu thiết kế để bạn dễ dàng định vị phù hợp với mảnh đất và định vị thương hiệu:
| Mẫu thiết kế | Đặc điểm cấu trúc chính | Ưu điểm cốt lõi | Hạn chế cần lưu ý | Phù hợp đối tượng |
|---|---|---|---|---|
| Luxe 960m² 1 tầng | Khung thép nhịp lớn, hội trường không cột | Thi công nhanh, không gian trọn vẹn cho AVL, khai thác nhanh | Chi phí thép cao, HVAC phức tạp, yêu cầu KTCT cao | Đất rộng, tập trung sự kiện 500-1000 khách, muốn ROI nhanh |
| 3 tầng 32.8×82.5m | Hồ sơ đầy đủ KT/CS/MEP/PCCC, phân khu theo tầng | Tối ưu đất hẹp sâu, tách luồng khách/phục vụ tốt, xin phép dễ | Chi phí cao, thời gian lâu, quản lý MEP xuyên tầng khó | Đô thị đất hẹp, đầu tư dài hạn, mô hình kết hợp nhà hàng – KS – VP |
| Phong cách Âu/Hoàng gia | Đối xứng, mái mansard/cúp, cột tròn, nội thất gỗ/đèn chùm | Giá trị thương hiệu cao, marketing “đám cưới mơ ước” mạnh | Chi phí hoàn thiện cực cao, bảo dưỡng khó, giấu MEP phức tạp | Khách cao cấp, vị trí trung tâm, định vị Luxury |
| Phong cách Hiện đại/Minimalism | Khối rõ ràng, gam trung tính, kính lớn, trần LED line | Chi phí kiểm soát, dễ đổi concept, bảo trì đơn giản, MEP dễ bố trí | Dễ đơn điệu, yêu cầu thi công hoàn thiện cực chính xác (gap, line) | Nhà đầu tư trẻ, Mid-range/High-end thông minh, cần linh hoạt |
| Sân vườn/Buffet/Hải sản | Nội-ngoài liền mạch, kính trượt, mái che, hồ cá/BBQ island | Trải nghiệm đa cảm giác, không gian thoáng, phù hợp team building | Phụ thuộc thời tiết, xử lý côn trùng/PCCC ngoài trời khó | Đất có vườn/cảnh quan, ngoại ô/resort, mô hình Glamping |
| Bản sắc Việt/Truyền thống | Khung gỗ/thép hình nhà cổ, mái ngói, cửa khắc, sân trung, bàn thờ | Độc đáo (Blue Ocean), giá trị văn hóa, khách Việt Kiều/Quốc tế ưa chuộng | Chịu lửa kém (PCCC đặc biệt), cách nhiệt/âm kém, chi phí gỗ cao, bảo dưỡng định kỳ | Đất gần di tích/văn hóa, niche “Đám cưới truyền thống”, Resort văn hóa |
Sau bảng so sánh tổng quan, chúng ta sẽ đi sâu vào chi tiết từng mẫu thiết kế để hiểu rõ bản chất kỹ thuật và khả năng ứng dụng thực tế.

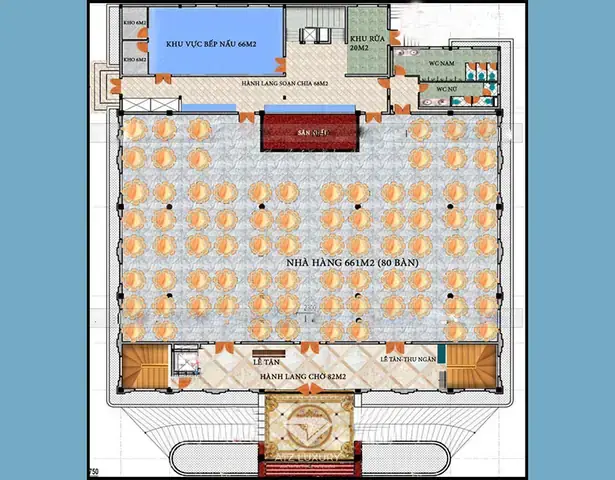

Bản vẽ nhà hàng tiệc cưới Luxe 960m2 1 tầng (Hội trường lớn không cột)
Mẫu này sử dụng kiến trúc kết cấu thép khung nhịp lớn tạo ra hội trường trọn vẹn không cột trung gian, kết hợp mặt bằng đầy đủ sảnh đón, phòng VIP, nhà bếp hậu cần chuẩn công nghiệp.
Có thể bạn quan tâm: Báo Giá Tiệc Cưới Queen Bee 2025: Bảng Giá Chi Tiết Theo Bàn/gói & Yếu Tố Ảnh Hưởng Giá
Đặc điểm nổi bật nhất là giải pháp kết cấu thép cho phép nhịp dầm lên đến 30-40m, loại bỏ hoàn toàn cột trong sảnh tiệc chính, tạo điều kiện tối ưu cho hệ thống ánh sáng – âm thanh (AVL) treo trần và bố trí bàn ghế linh hoạt. Ưu điểm cốt lõi là tốc độ thi công nhanh nhờ tiền chế thép, không gian cột trống lý tưởng cho các buổi tổ chức sự kiện quy mô lớn 500-1000 khách, và dễ dàng mở rộng mặt bằng sau này. Tuy nhiên, hạn chế bao gồm chi phí vật liệu thép lớn, yêu cầu kỹ thuật kết cấu cao về chống rung, chống lửa cho thép, và hệ thống điều hòa HVAC phải giải quyết tải nhiệt khổng lồ của không gian lớn, trần cao mà không có vách ngăn trung gian. Mẫu này phù hợp nhất với nhà đầu tư sở hữu mảnh đất rộng, cần khai thác nhanh (Fast-track), tập trung vào mô hình sự kiện lớn, hội nghị, tiệc cưới quy mô宏大.
Bản vẽ nhà hàng tiệc cưới 3 tầng diện tích lớn (32.8×82.5m) đầy đủ KT, CS, MEP, PCCC
Mẫu này cung cấp hồ sơ thiết kế trọn gói Kiến trúc, Cấu trúc, Điện nước (MEP), PCCC với phân khu chức năng rõ ràng theo chiều dọc: Tầng 1 – Sảnh đón/Khách sạn/Nhà bếp; Tầng 2 – Hội trường chính; Tầng 3 – Phòng VIP/Văn phòng quản lý.
Ưu điểm chiến lược là tối ưu hóa diện tích sàn trên mảnh đất hẹp, sâu (điển hình đất phố Việt Nam), tách biệt triệt để luồng khách đi lại và luồng phục vụ/hậu cần qua thang máy tải và thang bộ riêng. Hồ sơ đầy đủ các chuyên ngành giúp quy trình xin phép xây dựng diễn suôn sẻ, đáp ứng chặt chẽ quy chuẩn pháp lý. Ngược lại, chi phí thi công cao do khối lượng bê tông/thép lớn, thời gian xây dựng kéo dài do nhiều mặt cắt, và yêu cầu quản lý thi công cực chặt chẽ các khe hở MEP xuyên sàn, chống nước tầng vệ sinh, điều trị âm thanh giữa các tầng. Mô hình này dành cho đầu tư dài hạn tại khu đô thị trung tâm, thường kết hợp đa chức năng: nhà hàng tiệc cưới – khách sạn nghỉ dọn – văn phòng cho thuê để tối ưu dòng tiền.

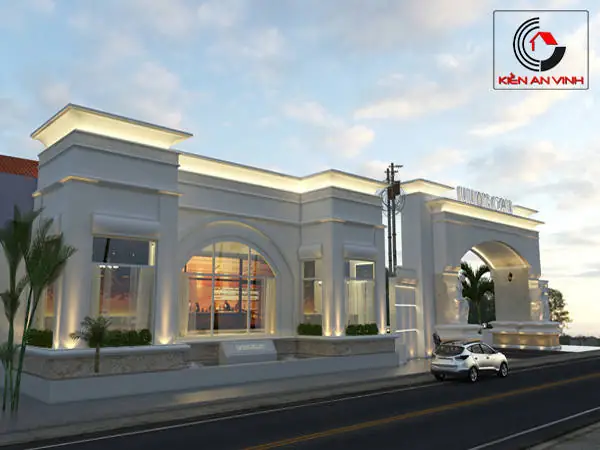

Mẫu thiết kế phong cách Âu / Hoàng gia sang trọng
Có thể bạn quan tâm: Tổng Hợp Top 20+ Loại Bánh Đãi Tiệc Cưới Đẹp, Sang Trọng: Mẫu Bánh Ngọt, Bánh Mặn, Trình Bày Teabreak Hot Trend 2025
Kiến trúc đặc trưng bằng hình khối đối xứng, mái mansard hoặc cúp, hệ cột tròn, chi tiết hoa văn trang trí tinh xảo, nội thất gỗ tự nhiên cao cấp, trần cao và hệ thống đèn chùm pha lê đồ sộ.
Ưu điểm lớn nhất là tạo nên cảm giác “quý tộc”, đẳng cấp, đẩy mạnh giá trị thương hiệu và cực kỳ lợi cho marketing hình ảnh “đám cưới mơ ước” trên mạng xã hội. Tuy nhiên, chi phí hoàn thiện và nội thất cực kỳ đắt đỏ (thường gấp 2-3 lần phong cách hiện đại), bảo dưỡng, vệ sinh chi tiết hoa văn, đèn chùm phức tạp, và hệ thống HVAC/Điện phải đầu tư lớn để giấu kín đường ống, khay cáp trong các chi tiết kiến trúc đắt giá. Mẫu này chỉ phù hợp với đối tượng khách hàng cao cấp (High-net-worth), vị trí trung tâm thành phố đẳng cấp, định vị thương hiệu “Luxury” tuyệt đối.
Mẫu thiết kế phong cách Hiện đại / Tối giản (Minimalism)
Thiết kế tập trung vào hình khối hình học rõ ràng, gam màu trung tính (trắng, be, xám), sử dụng rộng rãi kính cường lực lớn, trần thả gia công đường LED line (LED line) tinh tế, loại bỏ gần như hoàn toàn các chi tiết trang trí thừa thãi.
Có thể bạn quan tâm: Bánh Khai Vị Tiệc Cưới: Danh Sách Các Mẫu Bánh Đẹp, Sang Trọng Khó Cưỡng
Ưu điểm là chi phí hoàn thiện dễ kiểm soát và dự báo, khả năng thay đổi concept, trang trí theo trend (seasonal decor) rất linh hoạt nhờ “bức tranh trắng” của không gian, hệ thống kỹ thuật (MEP, AVL) dễ dàng bố trí, lắp đặt và bảo trì sau này. Hạn chế là không gian dễ bị đơn điệu, nhạt nhẽo nếu thiếu điểm nhấn (feature wall, nghệ thuật, xanh cây), và yêu cầu độ chính xác thi công hoàn thiện cực cao (khoảng nách gap, đường line vân gạch, phẳng độ sơn/tường) vì bất kỳ khuyết tật nhỏ cũng bị phơi toái. Mẫu này lý tưởng cho nhà đầu tư trẻ, định vị Mid-range/High-end thông minh, muốn tối ưu CAPEX và giữ tính linh hoạt đổi concept sau 3-5 năm.
Mẫu thiết kế nhà hàng tiệc cưới sân vườn / Buffet / Hải sản
Đặc trưng bằng không gian nội – ngoại thất liền mạch nhờ hệ kính trượt kín khí, mái che nấp/kín, sảnh ngoài trời rộng, khu Buffet/BBQ Island độc lập, kết hợp hồ cá, khoảng nước, cây xanh tạo micro-khí hậu.
Ưu điểm mang来 trải nghiệm đa cảm giác độc đáo, không gian thoáng đãng lý tưởng cho trẻ em chạy nhảy, chụp ảnh check-in, và phù hợp tổ chức tiệc ngoài trời, team building, BBQ party. Hạn chế lớn là phụ thuộc nặng nề vào thời tiết (nắng, mưa, gió) buộc phải đầu tư mái che thông minh (kín/mở tự động), xử lý muỗi, côn trùng, yến sao, vệ sinh nhà bếp ngoài trời khó khăn, và thiết kế PCCC cho khu vực ngoài trời phức tạp (bình chữa cháy, vòi nước, thoát hiểm). Mẫu này phù hợp mảnh đất có sẵn vườn, cảnh quan, vùng ngoại ô/resort, mô hình kết hợp Resort/Glamping.
Mẫu thiết kế mang bản sắc Việt / Truyền thống (Nhà cộng, nhà Rường, Mái ngói)
Kiến trúc tái hiện cấu trúc gỗ/khung thép hình dáng nhà cổ, mái ngói/dựng ngói, cửa gỗ khắc họa hoa văn, sân trung (skywell), bàn thờ gia tiên, nội thất gỗ quý (lim, sưa, trắc).
Ưu điểm tạo sự khác biệt mạnh mẽ (Blue Ocean) trong thị trường tiệc cưới đồng dạng, mang giá trị văn hóa, lịch sử, thu hút đặc biệt khách Việt Kiều và quốc tế tìm hiểu văn hóa Việt. Hạn chế kỹ thuật nghiêm trọng: khả năng chịu lửa kém (cần xử lý PCCC đặc biệt cho gỗ: sơn chống cháy, phun sprinkler che phủ), cách nhiệt và cách âm kém hơn bê tông/thép, chi phí gỗ quý cao và nguồn cung khan hiếm, bắt buộc bảo dưỡng định kỳ (sơn dầu, chống mọt, kiểm tra kết cấu). Mẫu này chỉ phù hợp đất có yếu tố văn hóa/hành lang di tích, định vị niche “Đám cưới truyền thống/Văn hóa” hoặc Resort văn hóa.
Cấu trúc bộ hồ sơ bản vẽ đầy đủ & Tiêu chuẩn kỹ thuật bắt buộc
Bộ hồ sơ bản vẽ chuẩn cho nhà hàng tiệc cưới gồm 3 nhóm chính: bản vẽ theo giai đoạn (Cơ bản/Thi công/As-built), các tiêu chuẩn TCVN/QCVN áp dụng bắt buộc, và yêu cầu kỹ thuật đặc thù cho các chuyên ngành AVL, HVAC, Nhà bếp, Toilet; đồng thời chỉ ra 5 sai lầm thiết kế thường gặp và giải pháp khắc phục.
Việc nắm rõ cấu trúc hồ sơ và tiêu chuẩn pháp lý là tiền đề để dự án xin phép xây dựng thành công, tránh phát sinh chi phí và đảm bảo an toàn vận hành lâu dài.
Danh mục bản vẽ Kiến trúc, Cấu trúc, MEP, PCCC, Nội thất chi tiết theo giai đoạn
Giai đoạn Thiết kế Cơ bản (Basic Design) phục vụ xin phép xây dựng, bao gồm: Mặt bằng các tầng, Đứng mặt tiền/hậu/mặt cắt, Cắt ngang/dọc, Phối cảnh 3D ngoại thất/nội thất, Tính toán sơ bộ Kết cấu/MEP, Báo cáo PCCC, Báo cáo Môi trường. Giai đoạn Thiết kế Thi công/Chi tiết (Construction/Shop Drawing) phục vụ thi công hiện trường 100%, bao gồm: Chi tiết nút khung, bộ đai, bản vẽ cắt uốn thép cột/dầm/sàn (cho KTCT thép/bê tông), Bản vẽ MEP phối hợp 3D (định vị chính xác đường ống nước, khay cáp điện, winduct gió, truss AVL tránh va chạm kết cấu), Bản vẽ nội thất CNC (chi tiết gia công tủ, bàn, ghế, ván trang trí), Bản vẽ thi công PCCC chi tiết (hệ thống vệ sinh, chữa cháy sprinkler/hydrant, báo cháy địa chỉ). Cuối cùng, yêu cầu As-built (Hoàn công) là bộ bản vẽ cập nhật lại chính xác thay đổi thực tế hiện trường (red-line) để bàn giao chủ đầu tư quản lý vận hành.
Các tiêu chuẩn TCVN, QCVN áp dụng bắt buộc cho nhà hàng tiệc cưới
Tuân thủ các tiêu chuẩn sau là điều kiện bắt buộc để hồ sơ được cấp phép xây dựng và nghiệm thu PCCC:
– TCVN 4449:2012 – Tiêu chuẩn thiết kế nhà hàng: Quy định mật độ ghế ngồi, chiều rộng lối đi, số lượng lối thoát hiểm, diện tích sảnh tối thiểu.
– QCVN 06:2021/BXD & TCVN 2622:1995 – PCCC cho nhà cao tầng/công trình công cộng: Hệ thống chữa cháy (sprinkler, hydrant), báo cháy địa chỉ, thoát hiểm, mật độ người/km² tính tải PCCC.
– TCVN 9380:2012 / TCVN 9381:2012 – Điều hòa thông gió HVAC: Lưu lượng gió tươi tối thiểu 20-30 m³/h/người (tùy mật độ), kiểm soát độ ẩm, giới hạn nhiễu âm máy lạnh/quạt gió.
– TCVN 7957:2008 – Điện năng lượng: Hệ thống đèn chiếu sáng, đèn an toàn, đènฉay, hệ thống UPS riêng cho AVL/Server tránh sập hệ thống khi sự cố.
– TCVN 4506:2012 / TCVN 7434:2005 – Cấp nước/Thoát nước: Bẫy mỡ nhà bếp công nghiệp (bắt buộc), hồ xử lý nước thải đạt chuẩn QCVN 14:2008/BTNMT trước khi xả.
Yêu cầu đặc thù: Hệ thống AVL, Điều hòa HVAC công suất lớn, Nhà bếp công nghiệp, Toilet chuẩn
AVL (Audio Video Lighting): Phải tính toán tải trọng kết cấu cho hệ treo truss (đèn, loa, màn hình LED) ngay trên dầm chính. Đường dẫn cáp tín hiệu (XLR, DMX, HDMI/SDI, Optical) phải tách biệt hoàn toàn với cáp điện động lực để tránh nhiễu. Bắt buộc có phòng điều khiển trung tâm (Control Room) nhìn thẳng sảnh tiệc, cấp điện UPS Online doppio cho rack AVL/Server.
HVAC: Tính tải nhiệt theo mật độ người peak hour 1.5 – 2 người/m² (khác hẳn văn phòng 0.1 người/m²). Sử dụng máy điều hòa trung tâm (Chiller + AHU/FCU) hoặc VRF công suất lớn, có chức năng khử khói nhà bếp, ép gió thang thoát hiểm/sảnh (Pressurization). Ống gió phải cách âm (lined duct) kiểm soát nhiễu âm NC30-35.
Nhà bếp công nghiệp: Tuân thủ quy trình 1 chiều (Thô -> Sơ chế -> Chế biến -> Trang trí -> Phục vụ) không giao chéo. Hệ thống hút khói công suất lớn (canopy hood), bẫy mỡ tự động/tự động, sàn epoxy chống trơn, tường inox 304/men gốm dễ vệ sinh. Khu rửa bát, xử lý rác tách biệt.
Toilet: Tỷ lệ tối thiểu 1 buồng/25-30 nữ khách, 1 buồng/40-50 nam khách + urinal. Buồng rộng (>= 2.0×1.5m) cho váy cưới cầm tay, có bàn thay đồ em bé, cảm ứng vô sinh (vòi, xà phòng, khô tay), hệ thống thông gió máy mạnh, chống mùi hiệu quả.
Các sai lầm thường gặp trên bản vẽ & Cách khắc phục (Lessons learned)
Sai lầm 1: Thiết kế KT/CS xong mới nhờ đơn vị AVL. Hệ truss va chạm dầm, không không gian lắp loa/đèn, phải cắt dầm gia cố -> Giải pháp: Tích hợp chuyên gia AVL ngay giai đoạn Concept/Basic Design, chia sẻ model 3D phối hợp.
Sai lầm 2: HVAC tính theo tiêu chuẩn văn phòng dân dụng. Thiếu công suất, ồn, ngạt khi sảnh đầy khách -> Giải pháp: Tính tải nhiệt peak hour mật độ cao, chọn máy biến tần Inverter, ống gió cách âm, cân bằng gió các khu vực.
Sai lầm 3: Nhà bếp thiết kế theo cảm tính, không tham vấn F&B. Sai quy trình 1 chiều, va chạm đường phục vụ, thiếu bẫy mỡ -> Giải pháp: Bắt buộc có Chef/Quản lý F&B review mặt bằng trước khi định bản, tuân thủ TCVN 5855.
Sai lầm 4: Điện dùng sổ cấp 1 pha/3 pha thông thường, không chia tách. Sập hệ thống khi bật đồng thời đèn sân khấu + máy lạnh -> Giải pháp: Chia sổ điện chuyên biệt (Động lực, Ánh sáng sân khấu, AVL, IT, UPS), cân bằng tải 3 pha, có dự phòng 20-30%.
Sai lầm 5: Toilet ít, nhỏ, xa sảnh tiệc. Ùn ứ giờ cao điểm, khách phàn nàn -> Giải pháp: Tăng 20-30% số lượng so với TCVN tối thiểu, bố trí cụm toilet gần sảnh, có phòng chờ/retouch makeup rộng.
Chi phí thiết kế, quy trình thực hiện & Nguồn tài liệu tham khảo
Mức giá thiết kế và thi công năm 2025 dao động theo m² tùy độ phức tạp và hạng mục; quy trình thực hiện trải qua 5 bước từ Briefing đến As-built; công nghệ BIM đóng vai trò then chốt trong quản lý xung đột; tiêu chí chọn đơn vị thiết kế tập trung vào hồ sơ thực tế và năng lực phối hợp đa chuyên ngành.
Phần bổ sung này giúp chủ đầu tư lập ngân sách thực tế, nắm rõ lộ trình triển khai và chọn đối tác đáng tin cậy.
Mức giá thiết kế & thi công nhà hàng tiệc cưới tham khảo 2025 (theo m2/gói)
Thiết kế hồ sơ: 80.000 – 160.000 VNĐ/m² sàn xây dựng (tùy độ phức tạp, có/không có mô hình BIM, có/không thiết kế nội thất chi tiết).
Thi công phần thô (Cốt thép, bê tông, kính, mái, tường bao): 2.700.000 – 3.200.000 VNĐ/m² sàn.
Hoàn thiện, Nội thất, AVL, Hệ thống chuyên biệt: 5.000.000 – 15.000.000+ VNĐ/m² (chênh lệch lớn phụ thuộc phong cách: Luxe/Âu cao nhất, Modern/Minimal thấp hơn, Sân vườn/Bản sắc Việt tùy vật liệu gỗ/đá tự nhiên).
Lưu ý quan trọng: Giá trên chưa bao gồm chi phí đất, phí cấp phép, thuế VAT 10%, và các gói thi công điện nước PCCC chuyên biệt tách gói (thường tính riêng theo BOQ).
Quy trình làm bản vẽ từ khái niệm, cơ bản đến thi công (Shop drawing) & As-built
Bước 1: Briefing & Survey. Tiếp nhận yêu cầu chủ đầu tư (Concept, ngân sách, mục tiêu), điều tra thực trạng mảnh đất (ranh giới, đất nền, hạ tầng xung quanh), kiểm tra pháp lý quy hoạch (QH 1/500, 1/2000, hạn chế chiều cao, mật độ).
Bước 2: Concept & Schematic Design. Phác thảo phong cách, mặt bằng sơ bộ các phương án, khối lượng kiến trúc, ước lượng kinh phí sơ bộ (Concept Estimate) để chủ đầu tư quyết định.
Bước 3: Basic Design (Thiết kế Cơ bản). Hoàn thiện bộ hồ sơ xin phép xây dựng: Bản vẽ KT, CS, MEP sơ bộ, PCCC, Môi trường. Nộp cơ quan chức năng cấp Giấy phép xây dựng.
Bước 4: Construction Design / Shop Drawing (Thiết kế Thi công). Chi tiết 100% để thi công: Bản vẽ chi tiết cấu trúc (thép/bê tông), MEP phối hợp 3D (Clash detection), Nội thất CNC, AVL, PCCC thi công. Đây là giai đoạn quan trọng nhất kiểm soát chất lượng và chi phí.
Bước 5: Giám sát & As-built. Đơn vị thiết kế/giám sát kiểm tra hiện trường theo mốc, xử lý phát sinh, cập nhật thay đổi vào bản vẽ As-built (Red-line) bàn giao hồ sơ hoàn công pháp lý.
Ứng dụng công nghệ BIM (Building Information Modeling) trong quản lý xung đột & phối hợp bản vẽ
Vai trò cốt lõi của BIM là Phát hiện va chạm (Clash Detection) tự động giữa các mô hình: Kết cấu (dầm, cột, sàn) – Hệ thống ống gió HVAC (Winduct lớn) – Khay cáp điện – Hệ treo Truss AVL trước khi xuống hiện trường.
Lợi ích định lượng: Giảm 15-20% chi phí phát sinh do sửa đổi hiện trường, rút ngắn 10-15% thời gian thi công nhờ tiền chế chính xác, quản lý vật liệu chính xác qua BOM (Bill of Materials) xuất từ model, hỗ trợ mô phỏng năng lượng (Energy Analysis) và phân tích ánh sáng tự nhiên/nhân tạo. Yêu cầu bắt buộc: Đơn vị thiết kế phải có khả năng xuất model chuẩn IFC (Industry Foundation Classes), làm việc trên môi trường dữ liệu chung (CDE – Common Data Environment) để các bên liên quan (KTS, KTĐ, KTDN, Chủ đầu tư, Thầu chính) phối hợp real-time.
Nguồn tải file CAD/PDF mẫu & Tiêu chí chọn đơn vị thiết kế uy tín
Nguồn tham khảo file mẫu: Các thư viện chia sẻ kỹ thuật uy tín (Khobanve.vn, các Group Facebook “Kiến trúc sư chia sẻ bản vẽ”, “Cộng đồng BIM Việt Nam”), website portfolios của các đơn vị thiết kế lớn có dự án thực tế (ví dụ: Kiến An Vinh, H3 Group, 5eDesign, Mimi Architecture… – chỉ mang tính tham khảo tên đơn vị hoạt động lâu năm, không phải bảo chứng).
Tiêu chí chọn đơn vị thiết kế uy tín (Quan trọng nhất):
1. Hồ sơ dự án thực tế: Có ít nhất 3-5 dự án nhà hàng tiệc cưới đã cấp phép xây dựng, đã thi công xong, đang vận hành (không chỉ có phối cảnh 3D).
2. Đội ngũ nhân sự: KTS (Kiến trúc sư), KTĐ (Kỹ sư kết cấu), KTDN (Kỹ sư điện nước) có Chứng chỉ hành nghề đang hiệu lực, ký tên vào hồ sơ nộp phép.
3. Năng lực phối hợp: Cam kết bằng văn bản phối hợp nội bộ MEP – AVL – PCCC – Nội thất trước khi xuất bản vẽ thi công (không đẩy việc phối hợp sang thầu thi công).
4. Hỗ trợ sau thiết kế: Cam kết giám sát kỹ thuật (Site Supervision) các mốc then chốt, hỗ trợ xử lý phát sinh, bàn giao hồ sơ As-built chuẩn cho quản lý vận hành lâu dài.
